ELECTRÓNICA ANALÓGICA: ELEMENTOS

INTRODUCCIÓN















El código de colores permite identificar fácilmente el valor teórico de una resistencia.

Cada código consta de  cuatro franjas: tres de ellas, proporcionan el valor teórico de la resistencia, mientras que la cuarta franja nos proporciona el valor de la tolerancia.

1ºFRANJA: corresponde a la primera cifra, un numero.

2ºFRANJA: corresponde a la segunda cifra.

3ºFRANJA: es un factor multiplicador y corresponde al numero de ceros  que hay que colocar después de las dos primeras cifras.

4ºFRANJA: es la tolerancia.



1. RESISTENCIAS

Se calcula con el código de colores.

                                1. Resistencias fijas: son aquellas que tienen siempre el valor óhmico.

                                 2. Resistencias variables: son aquellas que tienen la capacidad de variar su valor óhmico dentro de unos límites.

TIPOS :

1. Potenciómetros- Se basa en una resistencia sobre la que se desliza un contacto móvil de cuya posición depende del valor óhmico.

2. Resistencias dependientes de la luz o LDR- Su resistencia varia  según la cantidad de luz que incide sobre ellas.  Su valor óhmico aumenta en la oscuridad y disminuye a medida que aumenta la cantidad de luz que incide.

3. Resistencias que varían con la temperatura o termistores (NTC y PTC)-

            NTC: Al aumentar, disminuye la resistencia.

            PTC: A más temperatura, mayor resistencia.

2. CONDENSADORES

Elemento electrónico capaz de almacenar energía eléctrica en forma de carga eléctrica, que utiliza después, para encender una bombilla, sigue encendida hasta que el condensador se descarga, sin usar la pila del circuito.



El condensar está formado: por dos placas metálicas separadas por un dieléctrico (aislante).

Cuando los condensadores adquieren la máxima carga  impiden el paso de la corriente, actuando como un interruptor abierto.

                                                 SUBMÚLTIPLOS - MÚLTIPLOS



  Hay dos tipos de condensadores:

                        Sin polaridad :

                    Con polaridad :  suelen ser de mayor capacidad que los otros y poseen polos (positivo y negativo). Al conectarlo se debe tener en cuenta la polaridad porque de otro modo se estropearían.

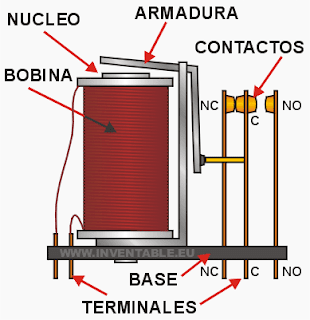

3. RELÉ

Elemento que permite conectar entre si dos circuitos independientes.

Está formado por dos circuitos diferentes: de activación y circuitos de trabajo.

El circuito de activación es un electroimán que funciona con corriente de poca intensidad.

Cuando se cierra  este circuito, el electroimán atrae una pieza metálica, la armadura, que al moverse activa el otro circuito.



















DIVISOR DE TENSIONES

Funciones:

1. Limitar la intensidad de corriente que pasa por una rama del circuito a un valor deseado.

2. Provocar una caída de tensión determinada  entre los extremos de un circuito para proteger diferentes elementos.

SEMICONDUCTORES

Son materiales que presentan características intermedias entre materiales conductores y aislantes.

Pueden ser:

Intrínsecos:  son el silicio y el germanio que existen en la naturaleza.  Son tetravalentes, tienen cuatro electrones de valencia y forman enlaces covalentes en los que comparten los electrones con sus vecinos.

Extrínsecos: se obtienen dopando a los intrínsecos. Introduciendo impurezas, son elementos que pueden tener exceso de electrones de valencia.

Diodos: se construye uniendo un semiconductor tipo N con otro tipo P. Son elementos electrónicos que dependiendo de como llegue la corriente, actúan como interruptores abiertos o cerrados.

Si la corriente les llega en directa actúan como interruptores cerrados y dejan pasar la corriente. Si la corriente les llega en inversa actúan como interruptores abiertos y no dejan pasar la corriente.

El cristal tipo P se llama también ánodo o terminal positivo y el cristal tipo N se llama cátodo o terminal negativo.

Para reconocer el ánodo del cátodo, los diódos tienen un anillo blanco junto al terminal del cátodo

(o terminal negativo).

Existe un tipo especial de diodos capaces de emitir luz cuando están en directa y se denominan

LED. Su símbolo es:

El LED tiene, como los otros diodos dos terminales. El más largo es el ánodo y debe

conectarse al polo positivo para que el LED brille.

                      Terminal largo: ánodo (+)

                      Terminal corto: cátodo (-)

Los LED únicamente dejan pasar la corriente cuando están en polarización directa y la impiden en polarización inversa.

Transistor: dispositivo electrónico más importante y el más utilizado en la actualidad. Está formado por la unión de tres capas de material semiconductor de tipo P y de tipo N, dispuestos de forma adecuada. Así tenemos dos tipos de transistores: los NPN y los PNP.

Los más utilizados son los NPN.

El transistor es un dispositivo de tres terminales. Estos tres terminales reciben los nombres de emisor, base y colector.

Polarización del transistor:  La acción de polarizar un transistor consiste en conectarlo a un circuito exterior que está formado por un conjunto de generadores y resistencias.

El circuito de polarización suele incluir también al menos dos resistencias, cuya finalidad es limitar las corrientes que circulan por la base y el colector: RB, resistencia de la base y RC, resistencia del colector.

Funcionamiento del transistor: el transistor permite controlar el paso de la corriente Del colector y el emisor mediante la corriente de la base, la cual a su vez depende del valar de la tensión VBE.

Si la corriente de la base es nula o muy pequeña, el transistor no conduce y se dice que está en

corte.

Pero si la corriente de la base alcanza un valor adecuado, el transistor pasará a un estado de conducción y permitirá el paso de la corriente entre el colector y el emisor.

Dependiendo del estado de funcionamiento del transistor se pueden considerar tres zonas de trabajo:

Zona de corte: en esta zona el transistor no conduce, ya que la tensión baseemisor

es inferior a la tensión umbral.

Zona activa: el transistor conduce al ser VBE > VU.

Zona de saturación: en esta zona el transistor alcanza su máxima capacidad de

conducción. El valor VCE se mantiene fijo, pero en este caso no se cumple la relación

anterior.
